-¿Qué
significa SCE?
-SCE: Es un sistema de cableado estructurado (SCE)
es capaz de integrar tanto a los servicios de voz, datos y vídeo, como los
sistemas de control y automatización de un edificio bajo una plataforma
estandarizada y abierta.
ESTRUCTURA
GENERAL DE UN SCE
Espacios
-Enumera
los diferentes espacios que podemos encontrarnos en un SCE, explica cada uno de
ellos y pon una o varias imágenes explicativas
(campus,
edificio, planta, área de trabajo, sala de telecomunicaciones, sala de
equipamientos, instalación de acceso o punto de entrada al edificio)
Se utiliza el término
campus para designar una instalación que contiene uno o más edificios. Cada
edificio puede tener una o más plantas. En la planta podemos encontrar uno o
varios de los siguientes espacios:
1-Área de trabajo: lugar donde se ubica los equipos terminales de
la red para su uso por parte de los usuarios.
2-Sala de telecomunicaciones: sala donde se ubica los equipos de
telecomunicaciones, otros equipos de red.
3-Instalación de acceso: punto de instalación por donde entra alguno
de los servicios externos del campus.
4-Campus: este subsistema engloba al distribuidor de
campus y al cableado que los une a los distribuidores de edificios. Los cables
más adecuados son fibra.
5-Edificio: se extiende desde el distribuidor de edificio
al de planta, con todos los cables entre ambos distribuidores, las impedancias
terminales así como los paneles de interconexión del distribuidor de edificio.
6-Planta: se extiende desde el distribuidor de planta
hasta la roseta o toma de usuario incluyendo a los cables existentes entre
ambos así como los paneles del distribuidor y la roseta misma
7-Sala de equipamientos: tipo más complejo de sala de
telecomunicaciones donde se ubican, además de los equipos de
telecomunicaciones, otros equipos de red.
Elementos
Funcionales
-Enumera
y explica cada uno de los elementos funcionales de un SCE, explica cada uno de
ellos y di dónde va ubicado, pon una o varias imágenes explicativas
(Distribuidor
de campus, distribuidor de edificio, cableado troncal de campus, distribuidor
de planta, cableado troncal de edificio o backbone, roseta de
telecomunicaciones, cableado horizontal, punto de consolidación)
1-CD: distribuidor de campus: conjunto de componentes desde lo que parte el
cableado troncal de campus y que conforman el punto central de distribución de
todo el sistema de cableado del campus.
2-BD: distribuidor de edificio: conforman el punto central de distribución del
subsistema de un edificio
3-cableado troncal de campus: cableado que empieza desde el distribuidor de
campus (CD) y finaliza en los distribuidores de edificio (BD)
4-FD distribuidor de planta: conjunto de componentes de los que parte el
cableado de planta (cableado horizontal) y conforma el punto central de
distribución del subsistema de cableado de una planta en un edificio
5-cableado de troncal de edificio: parte desde los (BD) y llega hasta los (FD)
6-TO: roseta de comunicaciones: punto donde se conectan los terminales de red.
7-cableado horizontal: cables que parten desde los (FD) y llegan
hasta las rosetas de comunicaciones (TO)
8-CP: punto de consolidación punto intermedio entre los FD y las TO. Permite
hacer cambios en el área de trabajo sin necesidad de cambiar todo el cableado.
Se suele ubicar entre falsos suelos y techos.
-ubicación de los
elementos funcionales
Subsistemas
Los
distintos elementos funcionales de un SCE se agrupan y conectan entre sí
formando los subsistemas. Pon imágenes explicativas.
-Enumera
y explica cada uno de los subsistemas (cableado troncal de campus, cableado
troncal de edificio, cableado horizontal)
1-Subsistemas de cableado troncal de
campus: incluye el CD, el cableado troncal
y los elementos de los BD y FD que estén implicados en la interconexión.
2- Subsistemas de cableado troncal de edificio: incluye el BD, el cableado troncal de edificio y los elementos de los FD
que estén implicados en la interconexión con el BD
3-Subsistemas de cableado troncal horizontal: incluye las TO, el cableado horizontal, los TP y los elementos de los FD
Topología
y jerarquía de subsistemas
-Introduce
imágenes en las que se vea la forma y jerarquía que tienen las topologías que
podemos encontrarnos en el SCE.
Modelos de conexión entre subsistemas
Modelos de conexión entre subsistemas
-Explica
los dos modelos de conexión entre subsistemas que define la normativa.
-Explica
qué es y para qué sirve un panel de parcheo (patch panel)
PANELES DE
PARQUEO (PATCH PANEL)
- Modos de conexión
- Interconexión
- Conexión cruzada
- Toma o roseta 1
- Cable horizontal o de planta 2
- Distribuidores o armarios de planta 3
- Cableado vertical, dorsal o de edificio 4
- Distribuidor de edificio 5
- Cable de campus 6
- Distribuidor de campus 7
- Sala de máquinas o de equipos 8
- Armarios de cableado 9
- Cableado de la zona de trabajo 10
- Procedimientos y equipos
CRITERIOS PARA EL DISEÑO DE UN SCE
La normativa establece que el principal objetivo del diseño de un SCE debe ser maximizar dos características básicas: su capacidad de integración de nuevas aplicaciones y servicios, tanto existentes como futuros, con el mínimo número de cambios posibles en la infraestructura y su tiempo de vida útil.
Aparte
de esta consideración, la normativa define una serie de requisitos y
especificaciones, entre las que destacan las siguientes.
Elección
del cableado
-Indica
los tipos de cableado y las características que debe cumplir.

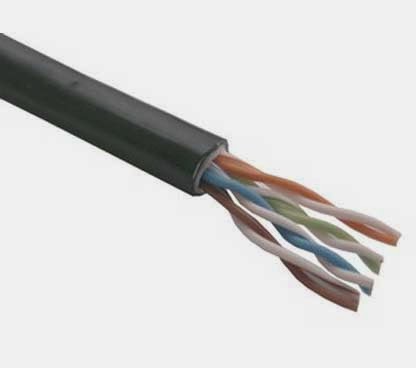

Cableado de cobre:
Debe de ser de un tipo
de balanceado y permanecer a una de las ocho características establecidas en
función de frecuencia máxima de operación. La normativa internacional añade una
clasificación en clases de enlace y para el canal
Cableado de fibra óptica.
El cableado de fibra
óptica se divide en dos tipos multimodo ( OM1,OM2, OM3 Y OM4) y tipos de
monomodo (OS1 y OS2)
Requisitos
para el cableado horizontal
-Indica
los requisitos que debe cumplir.
-El cableado
horizontal no deberá
exceder los 90m. Por su parte los cables de parcheo no han superado los 5m. Y
por último, la suma de la longitudes del cable del área de trabajo, el cable de
parcheo y el cable de equipo implicados en la conexión de una TO con el FD
correspondiente no deberá ser superior a 10m
Requisitos
para la canalización del cableado
-Indica
los requisitos que debe cumplir.
El cableado debe de ir
uno dentro de una canalización, en cuyo montaje se han de tener en cuenta los siguientes
aspectos principales:
-Su anchura
ha de poder albergar el cableado actual y el que pueda llegar a añadirse en el
futuro, de modo que ha de medir como mínimo el doble de la anchura necesaria
para albergar el cableado actual
-El numero de
curvas ha de ser la mínima posible y, si las hay, el radio de cobertura
debe de ser suficiente abierto como para no alterar cada tipo de cableado y
siempre es conveniente especificar las especificaciones del fabricante
-La canalización
no ha de tener cantos ni puntas que puedan dañar el cableado
*Para evitar las
interferencias electromagnéticas los cables de datos tendrán que estar
separados de los elementos que las generan por una distancia mínima.
En el caso del
cableado de tipo KVA, las distancias pueden ser menores si se utilizan
cableados apantallados
Además, en el caso de
cruzarse con un cable eléctrico, deberán hacerlo perpendicularmente
Hay dos tipos de
canalización:
Canalización
de suelo
canalizacion
de pared
Requisitos
para las rosetas y las tomas de red
-Indica
los requisitos que debe cumplir.
La roseta se compone
de dos elementos fundamentales:
-La caja o
placa:
Puede ser de
superficie, de pared o estar integrada en los sistemas de canalización
-Los conectores o
toma de red:
Dependerán del
cableado utilizado, siendo las mas habituales las tomas RJ-45/IDC-110 para el
cableado de balanceo de categoría 5e.
(REQUISITOS
BÁSICOS DE LAS ROSETAS)
Cada roseta de
telecomunicaciones debe un numero par de tomas de red y como mínimo han de ser
dos
El numero y la distribución
de las rosetas dependerá de las necesidades de cada área de trabajo. Si bien,
siempre deben tenerse en cuenta las necesidades futuras, una vez instalada el
sistema, puede ser muy costoso añadir el cableado si no se ha previsto su
ampliación
Requisitos
para los puntos de consolidación
-Indica
los requisitos que debe cumplir.
Para grandes espacios
con muchos puestos de trabajo, existe la opción de instalar puntos de
consolidación en el cableado horizontal
Deberán de ser
colocados en lugares accesibles, pueden ubicarse en un falso suelo, la pared o
el techo y no deberán estar menos de 15m del distribuidor de planta.
Requisitos
para el cableado troncal
-Indica
los requisitos que debe cumplir.
Para el cableado
troncal, tanto de edificio como de campus, se recomienda la topología en
estrella jerárquica descrita anteriormente. El tipo de cableado dependerá las
necesidades. Normalmente, para el cableado troncal de edificio se usa un
cableado balanceado de cobre de clases E o F, para Gigabit Ethernet o 10
Gigabit Ethernet respectivamente, o bien el cableado de fibra óptica OF300 u
OF500. Para el cableado troncal del campus el más habitual es fibra óptica
OF2000
Requisitos
para los distribuidores
-Indica
los requisitos que debe cumplir.
Los distribuidores se
ubican en la salas de telecomunicaciones y/o de equipos. A la hora de decir
donde ubicar un distribuidor se deberá tener en cuentas el límite de longitud
de los cableados horizontal y troncal
(ARMARIOS DE
COMUNICACIONES)
En las salas de
telecomunicaciones y de equipos de paneles de parcheo y los propios equipos de
red deben ubicarse en armarios de comunicaciones, que pueden ser de tipo
gabinete
Los estándares más
importantes que especifican el tamaño de los armarios de comunicaciones y de
sus módulos son los siguientes
-ANSI/EIA 310-D,
estándar para Estados Unidos
-IEC 60297, estándar
internacional
-UNE 20539, estándar
español que es un adaptación de la normativa internacional
Los tamaños de
estándar más habituales, correspondientes al ancho de los armarios, son
10,19,23 pulgadas, que equivalen a 254,482,6 y 584,2 mm, respectivamente
En estas normas
también se define el tamaño estándar de una unidad rack o U, que son las
dimensiones básicas de los distintos módulos que se pueden instalar en un armario,
aunque un mismo elemento puede ocupar varios U
Los módulos más
habituales que se pueden instalar en un armario son los siguientes:
-Paneles de parcheo
-Equipos de red
-Módulos estructurales
para la organización del cableado
-Módulos de
alimentación eléctrica
Evitar
interferencias electromagnéticas
-Indica
medidas a tomar para evitar las interferencias.
Las interferencias
podrían venir de los propios cables de la red. Para que esto no pase, el
estándar determinado las propiedades que debe cumplir cada categoría o clase de
cableado
Las interferencias son
invisibles, podemos utilizar cables apantallados. En estos casos será
fundamental, para el apantallamiento funcione, que existan a tierra en cada
extremo del cable y estén bien instaladas, sin perder apantallamiento
Otra opción es
utilizar la fibra óptica, inmune a este tipo de interferencias, aunque es
también mucho más cara
Para evitar las
interferencias, es recomendable que los equipos eléctricos y electrónicos del
edificio cumplan con los estándares internacionales de compatibilidad
electromagnética
Puesta
a tierra
-Indica
qué elementos deben ponerse a tierra y porqué.
La puesta a tierra es
fundamental para evitar daños a personas y equipos de red provocadas por
corrientes eléctricas no esperadas. Estas pueden tener procedencias diversas,
como fugas, cortocircuitos, electricidad estática, accidentes...
También son
importantes en el cableado apantallado, ya que este actúa de antena y las
interferencias electromagnéticas genera corrientes en el apantallamiento. Si
esta corriente no se deriva hacia la tierra, el efecto del apantallamiento se
ve gravemente perjudicado y, además, se convierte una fuente de peligro
eléctrico para personas y equipos
Todos los armarios,
equipos, cableado apantallado y sistemas eléctricos deben de tener respectivas
tomas de red. Todas ellas deben estar conectadas al sistema de tierra del
edificio y este, a su vez, debe de tener una puesta a tierra funcional.
Diseños
de SCE por ordenador
-Indica
qué programas existen para realizar el diseño de los SCE por ordenador.
Existen programas de
ordenador que permiten realizar diseños SCE. son los llamados CAD, se
incorporan productos de los principales vendedores del mercado entre los
elementos del diseño dela aplicación
Identificación
y etiquetado de los elementos
-Indica
qué elementos deben etiquetarse y cómo debe realizarse dicho etiquetado.
Los siguientes
elementos deberán tener un identificador univoco e inequívoco en el SCE para
poder referirnos a ellos en la documentación Además si procede deberán estar
etiquetados de forma permanente, clara y visible:
-Espacios
-Armarios
-Paneles de parcheo y
puntos de consolidación
-Canalizaciones
-Cables
-Rosetas y tomas de
red
-Tomas a tierra
ADMINISTRACIÓN
DE UN SCE
Aspectos
más importantes de la administración de un SCE previstos en la normativa
internacional.
Documentación
-Indica
de qué elementos debe constar la documentación de los SCE.
BASE DE DATOS: es
donde se guarda toda la información sobre el sistema de red montado en el
edificio o campus.
- DIAGRAMAS Y PLANOS: Son dibujos y esquemas que se hacen con un programa llamado AutoCAD, que sirven para identificar componentes de la red, equipos, etc.
- REGISTROS DE CAMBIOS Y RESULTADOS: son archivos donde se guardan los cambios en la red, añadir equipos, quitar equipos, extender la red, recortarla, etc.
- INFORMES: Extraídos de la base de datos y de los registros de cambios y de resultados que permitan visualizar rápidamente el estado actual del SCE y de sus componentes.
Tareas
básicas de administración
-Indica
cuáles son estas tareas.
En la normativa se
describen dos tareas básicas de administración:
-Mantenimiento
reactivo:
Aquel que se produce
bajo la demanda puntual de asistencia de un usuario o cliente cuando se percata
de su avería, fallo o necesidad
-Mantenimiento
preventivo:
Aquel que se realiza
periódicamente para encontrar posibles averías fallos o necesidades que no
hayan sido notificadas. Su finalidad es evitar que se produzcan problemas en el
SCE o detectarlo antes de que lo sean
INSTALACIÓN
DE UN SCE
Cómo instalar canalizaciones, rosetas y tomas de red, patch panels y puntos de consolidación.
Cómo instalar canalizaciones, rosetas y tomas de red, patch panels y puntos de consolidación.
La
canalización puede ir por la pared y/o el suelo, mediante canaletas; por el
techo, con bandejas; y por el interior de falsos techos y/o del suelo. En cada
caso el procedimientos de instalación es distinto.
1.INSTALACION
DEL SISTEMA DE CANALIZACION:
Horizontal
En el techo
En el suelo
2.HERRAMIENTAS
UTILIZADAS:
Taladro
Broca circular
Nivel
Sierra
Destornillador plano
3.INSTALACIÓN DE
ROSETAS Y TOMAS DE RED:
Tomas de red para par
trenzado:
Tomas de red para
fibra óptica:
Tomas de red para
cable coaxial:
Instalación
del sistema de canalización
-Indica
las herramientas a utilizar e imágenes de sistemas de canalización.
TIPOS DE PANELES DE PARCHEO:
Paneles de parcheo
vacíos
Paneles modulares
integrados
INTERCONEXION: Se
conecta directamente al panel a traes de un cable que recibe el nombre de
latiguillo de dispositivo.
CONEXION CRUZADA: No
se conecta directamente al panel si no que se encuentra conectado a la parte
fija de un panel de parcheo intermedio, la conexión de los 2 paneles se hace a través
de un cable que recibe el nombre de latiquillo de parcheo.
Instalación
de rosetas y tomas de red
-Pon
imágenes de rosetas, tomas de red y sus partes.
-Indica
cómo son las tomas de red para el cableado de cobre de pares trenzados y
coaxial y las de fibra óptica.
La roseta
tiene dos partes : la caja y la toma de red.
Se puede
poner en la pared o en una superficie con canalización, cada forma será diferente
de instalar.
Instalación de armarios de telecomunicaciones
Lo
más interesante es la organización del cableado en su interior, pon imágenes al
respecto y explica:
-El
montaje del armario.
-La
instalación de los módulos.
-La
organización del cableado.
Dos
tipos:
- Gabinete
- Rack
Permiten
añadir y retirar componentes de forma modular y facilitar la instalación de
paneles..
TAMAÑOS
ESTANDARES HABITUALES 10 ,19 PULGADAS.
DISTANCIA
1,2 DE ESPACIO LIBRE ALREDEDOR DE LAS PUERTAS .
Estándares:
· ANSI/EIA
310-D ESTADOS UNIDOS
· IEC
60297 INTERNACIONAL
·UNE 20539
ESPAÑOLA
-MODULOS
HABITUALES:
-PANELES
DE PARCHEO
-EQUIPOS
DE RED
-MÓDULOS
ESTRUCTURALES PARA LA ORGANIZACIÓN DEL CABLEADO.
-MÓDULOS
DE ALIMENTACIÓN ELÉCTRICA.
Instalación
de los patch panel
-Indica
los tipos de paneles de parcheo que existen, explica cómo son y pon imágenes de
los mismos.
Es un
conjunto de paneles que albergan los conectores para establecer una conexión
con el elemento de red, contienen un conjunto de etiquetas que son las que
identifican los cables que están conectados a ellos.
CERTIFICACIÓN
DE LA INSTALACIÓN
Una
certificación es un conjunto de pruebas y medidas que se deben realizar y
superar en una instalación para garantizar que esta cumple con la normativa que
se ha utilizado para diseñarla.
Certificación
del enlace y del canal
-Explica
qué es un enlace y un canal y qué hace falta para obtener su certificación.
La certificación
del enlace permite garantizar el cumplimiento de las normativas en la parte
fija de la instalación, que es la mas robusta.
Principales
parámetros de la certificación
-Enumera
y explica dichos parámetros.
El
cableado no debe superar los limites establecidos, el mapeo de los cables debe
respetar los esquemas de mapeo t568a y t568b, las perdidas de retorno de señal
debidas a la reflexión que se produce cuando hay una discontinuidad en medio de
la transmisión, atenuación perdida de señal que se propaga, diafonía, perturbación
electro magnética.
Herramientas
de certificación
-Explica
qué son los certificadores de red y cómo se utilizan.
El
cableado no debe superar los límites establecidos, el mapeo de los cables debe
respetar los esquemas de mapeo t568a y t568b, las pérdidas de retorno de señal
debidas a la reflexión que se produce cuando hay una discontinuidad en medio de
la transmisión, atenuación perdida de señal que se propaga, diafonía, perturbación
electro magnética.
